REMVOERINGEN IVECO

Download pdf

REMVOERINGEN

Ferodo helpt monteurs met verbeterde technische informatie voor wat betreft het monteren van remvoeringen, met name voor de hierboven vermelde toepassingen. Ferodo heeft deze specifieke montagehandleiding samengesteld om klanten te helpen om de remvoeringen altijd correct op de remschoenen te monteren.

Iveco heeft een rapport uit 1996 uitgegeven (nr. 1209/I) waarin gevallen van onregelmatige slijtage van achterste remvoeringen staan vermeld (bekend als sickle). Om dit probleem te voorkomen, kwam Iveco met een oplossing: een remtrommel met een 15°-drukplaat voor de hoofdremschoenen. Dit betekent dat er momenteel twee verschillende sets remvoeringen beschikbaar zijn, afhankelijk van de remtrommeluitvoering.


INFORMATIE OVER DE OUDE VERSIE (TOT APRIL 1996)

De remvoeringen van de hoofdremschoen zijn voorzien van twee blinde gaten aan de lagerzijde voor de montage van slijtagesensoren. De overige remvoeringen waren onveranderd.

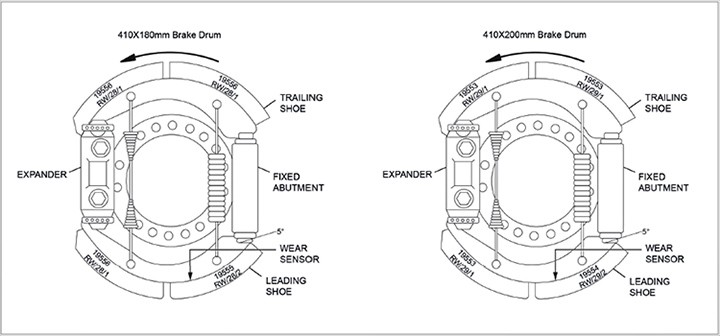

recap of old version

NIEUWE UITVOERING (VANAF MEI 1996)

Om een gelijkmatige slijtage van de remvoering van de voorste en achterste remschoenen te waarborgen, is de steunhoek van de voorste schoen veranderd (nu 15°, aangegeven op de halvemaanvormige drager van de remschoen). De resultaten zijn twee verschillende remschoenen en drie verschillende remvoeringen per rem.

Referentie  K19716.0 (overeenkomstig met de oude ref. K19553.0) bestaat uit 4 identieke WVA 19553-remvoeringen die op de secundaire remschoen passen. Twee andere remvoeringen, voorzien van de markering "P1", moeten worden gemonteerd op de primaire remschoenen, ankerzijde. De twee laatste remvoeringen, voorzien van de markering "P2", moeten worden gemonteerd op de wigzijde van de primaire remschoenen.

Hetzelfde geldt voor referentie K19714.0 (komt overeen met de oude ref K19555.0). Deze is samengesteld uit 4 identieke remvoeringen WVA 19556. Deze moeten op de secundare remschoen worden gemonteerd. Twee andere remvoeringen, voorzien van de markering "P1", moeten worden gemonteerd op de primaire remschoenen, ankerzijde. De twee laatste remvoeringen, voorzien van de markering "P2", moeten worden gemonteerd op de wigzijde van de primaire remschoenen.

De markeringen P1 en P2 zijn in de halvemaanvormige drager van de voorste schoen van de gemodificeerde rem gegraveerd, in overeenkomst met de positie van de voering.

recap of old version

UITWISSELEN

IVECO​ FERODO​
​1906407 ​K19714.0
​1906408 ​K19714.1
​1906409 ​K19714.2
​1906413 ​K19716.0
​1906414 ​K19716.1
​1906415 ​K19716.2
