Achterremmen

TRW-REMSYSTEEM MET ELEKTRISCHE HANDREM

ACHTERREM: MONTEREN

Remschijf achter
Remblokken achter
Afdekking remschijf
Remklauw achter
Bevestigingsbeugel remklauw
Geleidepennen remklauw
Ontluchtingsschroef
Afdekking ontluchtingsschroef remklauw
Bouten bevestigingsbeugel remklauw
Lagernaafmoer
Lagernaafkap

REMBLOKKEN

Demontage

Ontkoppel de handrem
Maak de minklem van de accu los
Zet de auto op de hefbrug
Maak de wielmoeren los en verwijder de achterwielen
Verwijder de kabelschoen van de handrem (1) van de beugel (2)

Remklauwkabel verwijderen

Verwijder de kabelschoen van de handrem (4) van de remklauw (3)
Verwijder de handremkabel van het remklauwhuis (a)

Draai de onderste schroef los (5) met een sleutel aan punt (b)
Draai de remklauw (3) omhoog

Verwijder de remblokken (7) en de ringen van de remblokaanslag (6)
Controleer de gelijkmatigheid van de remblokslijtage om mogelijke remklauwdefecten op te sporen

MONTAGE

Controleer visueel de afdichting rondom de remklauwzuiger en de staat van de beschermkappen.
Draai met de klok mee en druk met een speciaal gereedschap op de remklauwzuiger om hem achteruit te bewegen.

Opmerking: controleer tijdens deze stap de remvloeistof in het reservoir om lekkage te voorkomen.

Vervang bij het vervangen van de remblokken ook de aanslagringen van de remblokken.

Monteer nieuwe remblokken en aanslagringen van de remblokken
Zet de remklauw weer op zijn plaats en draai de (nieuwe) bevestigingsbouten aan tot een aanhaalkoppel van 35 Nm
Monteer de handremkabel weer op zijn plaats
Monteer de achterwielen (draai de moeren weer aan met de momentsleutel) en verwijder het voertuig van de hefbrug

Voer de volgende stappen uit nadat de accu weer is aangesloten.

Druk, terwijl de motor loopt, enkele malen langzaam het rempedaal in tot het rempedaal stevig aanvoelt
Controleer het remvloeistofpeil en vul zo nodig bij
Stel de handrem af
Vul en ontlucht het remsysteem zo nodig

REMSCHIJVEN

VERWIJDEREN

Ontkoppel de handrem
Maak de minklem van de accu los
Zet de auto op de hefbrug
Maak de bevestigingsmoeren los en verwijder de achterwielen.
Verwijder de remblokken (zie de speciale procedure hierboven).
Verwijder de bevestigingsschroef van de hydraulische leiding van de remklauw.
Verwijder de bouten van beide geleidepennen tussen de remklauw en de remklauwbevestigingsbeugel.
Verwijder de bevestigingsbouten (6) tussen de remklauwbevestigingsbeugel (7) en de achterwielophanging
Bevestigingsbeugel remklauw verwijderen
Controleer visueel de afdichting rondom de remklauwzuiger en de staat van de beschermkappen.
Draai de remklauw naar rechts om de remklauwzuiger in de remklauweenheid te trekken. Gebruik hiervoor speciaal gereedschap.

Opmerking: Controleer tijdens deze stap de remvloeistof in het reservoir om lekkage te voorkomen.

Haal de schroef van de hydraulische buisfitting van de remklauw aan tot het door de fabrikant voorgeschreven aanhaalkoppel.

MONTAGE

Plaats de remschijf met het lager op de achterste lagertap en draai de naaf/lagermoer aan tot het door de fabrikant aanbevolen aanhaalkoppel
Plaats de montagebeugel van de remklauw op de achterwielophanging en draai de montagebouten aan tot het door de fabrikant aanbevolen aanhaalkoppel
Monteer nieuwe aanslagringen van de remblokken op de remklauwbeugel
Zet de remklauw weer op zijn plaats en draai de (nieuwe) bevestigingsschroef aan tot een aanhaalkoppel van 35 Nm
Bevestig de handremkabel weer
Monteer de achterwielen (trek de moeren na) en verwijder het voertuig van de hefbrug

Controleer tijdens het vervangen van de remblokken ook de aanslagringen van de remblokken

Monteer nieuwe aanslagringen van de remblokken op de remklauwbeugel
Zet de remklauw weer op zijn plaats en draai de (nieuwe) bevestigingsschroef aan tot een aanhaalkoppel van 35 Nm
Bevestig de handremkabel weer
Monteer de achterwielen (trek de moeren na) en verwijder het voertuig van de hefbrug

Voer de handelingen uit nadat u de accu weer hebt aangesloten

Druk, terwijl de motor loopt, enkele malen langzaam het rempedaal in tot het rempedaal stevig aanvoelt
Controleer het remvloeistofpeil en vul zo nodig bij.
Stel de handrem af
Vul en ontlucht het remsysteem zo nodig

Elektrische handrem

AFSTELLEN

Opmerking: de elektrische handrem kan alleen worden afgesteld met een diagnosetester die compatibel is met het exemplaar van de fabrikant.

Lay-out van handremkabels
Kalibreer de handrem (volg alle stappen die worden beschreven in de diagnosetester)
Lees en verwijder alle opgeslagen storingscodes
Bedien de handrem en controleer of de achterwielen veilig vergrendeld zijn

Het is streng verboden om elektrische handremeenheden te openen na de verkoop Vervang de hele eenheid als er een fout in de elektrische handrem is ontdekt.

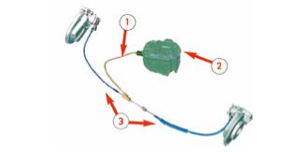

Assemblage

Primaire kabel
Elektrische handremeenheid
Secundaire kabels elektrische handrem

Opmerking: In geval van een defect van het hele systeem, zoals een defecte accu of een defecte elektrische handrem, kunt u het systeem handmatig uitschakelen met het speciale gereedschap in de gereedschapsset van het voertuig.

Remvloeistof

BIJVULLEN EN ONTLUCHTEN

Vul het remvloeistofreservoir tot het max. niveau.
Gebruik een doorzichtige leiding op de ontluchtingsschroef van de remklauw
- Wiel rechtsachter
- Wiel linksachter
- Wiel rechtsvoor
- Wiel linksvoor
Trap het rempedaal langzaam in om het remcircuit onder druk te zetten.
Houd het rempedaal ingedrukt
Open de ontluchtingsschroef (rempedaal gaat omlaag en systeemdruk daalt)
Houd het pedaal volledig ingedrukt en sluit de ontluchtingsschroef
Laat het pedaal opkomen
Wacht 2 seconden tot de remvloeistof de hoofdremcilinder bereikt
Herhaal deze stap tot de remvloeistof schoon is en vrij is van luchtbellen
